dimanche 30 décembre 2007

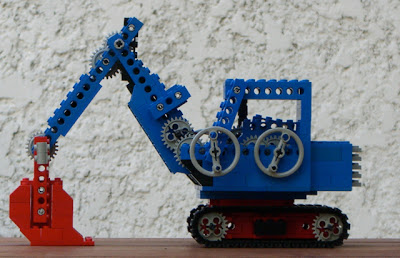

8888 Pelleteuse excavatrice

Voici une petite machine entièrement mécanique, les mouvements du bras et du godet sont actionnés par des volants manivelles. Pour le bras il y a un verrin à crémaillière et un autre actionné par une bielle-manivelle largement démultipliée. Le godet est simplement entraîné par la rotation d'un axe.

L'ensemble est bien joli mais le godet fait un peu gros. Je trouve l'intégration relativement bonne vu que ce sont des pièces des années 80.
Cela ne se voit pas sur les photos mais un détail est très gênant : les chenilles sont trop tendues pour pouvoir tourner quand on pousse la pelleteuse. Il faudrait modifier l'entre axe des roues.

lundi 17 décembre 2007

8888 La mini moke

Je l'ai surnommé ainsi car c'est une petite voiture à l'allure d'une Jeep, les points communs s'arrêtent là.
Voici donc un modèle simple est très bien dessiné, j'adore la carrosserie.
La direction à crémaillère est à base de plates tournantes 2x2 donc plutôt encombrante techniquement et avec un rayon de braquage moyen - du classique pour cette époque (1980) ou les pièces de directions n'existaient pas.
Pour ceux qui souhaitent en faire une, consultez le livre d'idée 8888 sur le site BrickFactory (voir dans les liens à gauche), bien entendu d'autres couleurs sont permises et la place disponible dans le coffre devrait permettre de motoriser l'engin.





lundi 10 décembre 2007

MOC : Jansen walker

Théo Jansen à créé des sculptures cinétique (kinetic sculpture) dont l'une est un marcheur gigantesque composé de dizaines de jambes. Si l'intérêt artistique peut être discuté, l'intérêt technique à inspiré plusieurs AFOLs dont je suis.

Je me suis inspiré de la jambe de Philo (la jambe de son marcheur), j'ai tenté de respecter les proportions des éléments composant cette jambe, ainsi le mouvement est respecté. Vous verrez sur son site la cinématique du mouvement.

Théo Jansen crée un mouvement global de vague en décalant chaque jambe par rapport à la précédente, Philo à tenté de reproduire cette onde mais cela pose des problèmes de stabilité au marcheur. Pour ma part le modèle est trop grand, trop lourd et pas assez rigide. Impossible de créer cette onde, il faudrait ajouter des roues stabilisatrices. J'ai donc un réglage symétrique des jambes (4 x 4 jambes) de sorte que 4 pieds sont toujours en contact avec le sol.

Les jambes sont grandes et le robot se déplace relativement vite, par contre il ne peut pas franchir d'obstacles.

Photos et vidéo :


852 L'hélicoptère

Voici une reproduction de ce modèle de 1977, un bon gros hélico à l'ancienne ! A première vue, rien de bien exceptionnel, il est joli, certe, mais il n'a pas le train d'attérissage rétractable comme sur le 8844. Puis, en s'approchant on constate des axes qui montent au rotor, des biellettes... avec à l'autre bout de la tringlerie les commandes devant les sièges. Mais oui, les pâles sont inclinables pour modifier la portance, c'est génial !
